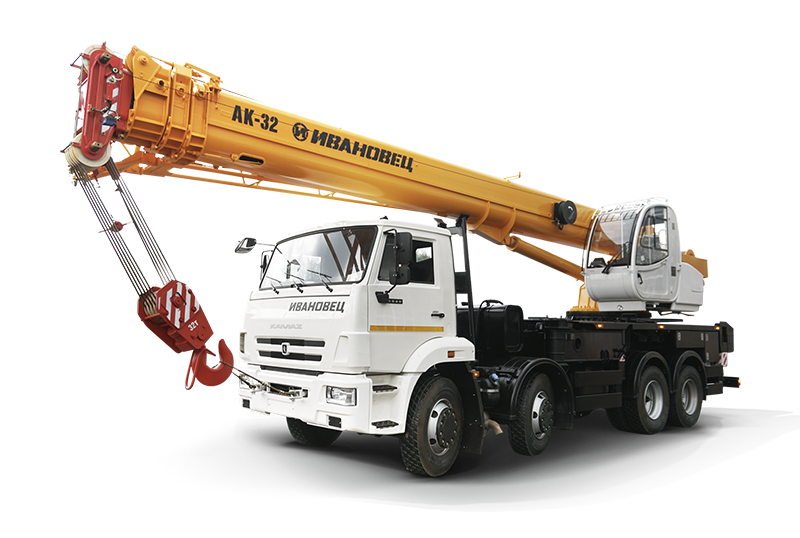

Автомобильный кран КС-55717К-1 Ивановец
Артикул: КС-55717К-1
КАМАЗ-6540 одно из самых популярных в России четырехосных шасси. Его использование в составе автокрана КС-55717К-1 позволяет выполнять требования по допустимым нагрузкам на оси при передвижении по дорогам общего пользования. Серия кранов АК-32 со стрелой 31 м обладает «К-образным» опорным контурами новой системой съемных противовесов. Возможно перевозить противовесы до 3,2 т на неповоротной раме, а также противовес 1,2 т на поворотной раме, оставаясь в рамках требований к осевым нагрузкам. Класс шасси - шоссейное.
Овоидная стрела 31 метр
Конструкция телескопической стрелы автокрана КС-55717К-1 изготовлена на полностью автоматической производственной линии по технологии настоящего овоида. Полукороб стрелы формируется всего 2 гибами с образованием полноценных радиусных участков, за счет чего стрела обладает большим сопротивлением к потере местной устойчивости, обеспечивает высокую надежность и лучшие условия работы сопрягаемых скользунов.
Для достижения длины стрелы 31 м используется четыре телескопические секции, которые выдвигаются с помощью одного гидроцилиндра и сопряженных канатных механизмов – это современное, надежное решение, которое позволило значительно улучшить грузоподъемные характеристики и дополнительно удлинить стрелу на 30см. Также, эта конструкция удобна в эксплуатации и проста в обслуживании.
Технические характеристики
Шасси
· Базовое шасси КАМАЗ-6540
· Колесная формула 8x4
· Двигатель Cummins ISB6.7E5 300
Крановая установка
· Грузоподъемность, т32
· Грузовой момент, тм 103
· Опорный контур, м 6,53 х 6,00
· Длина стрелы 31,0
· Длина гуська, м 9,0

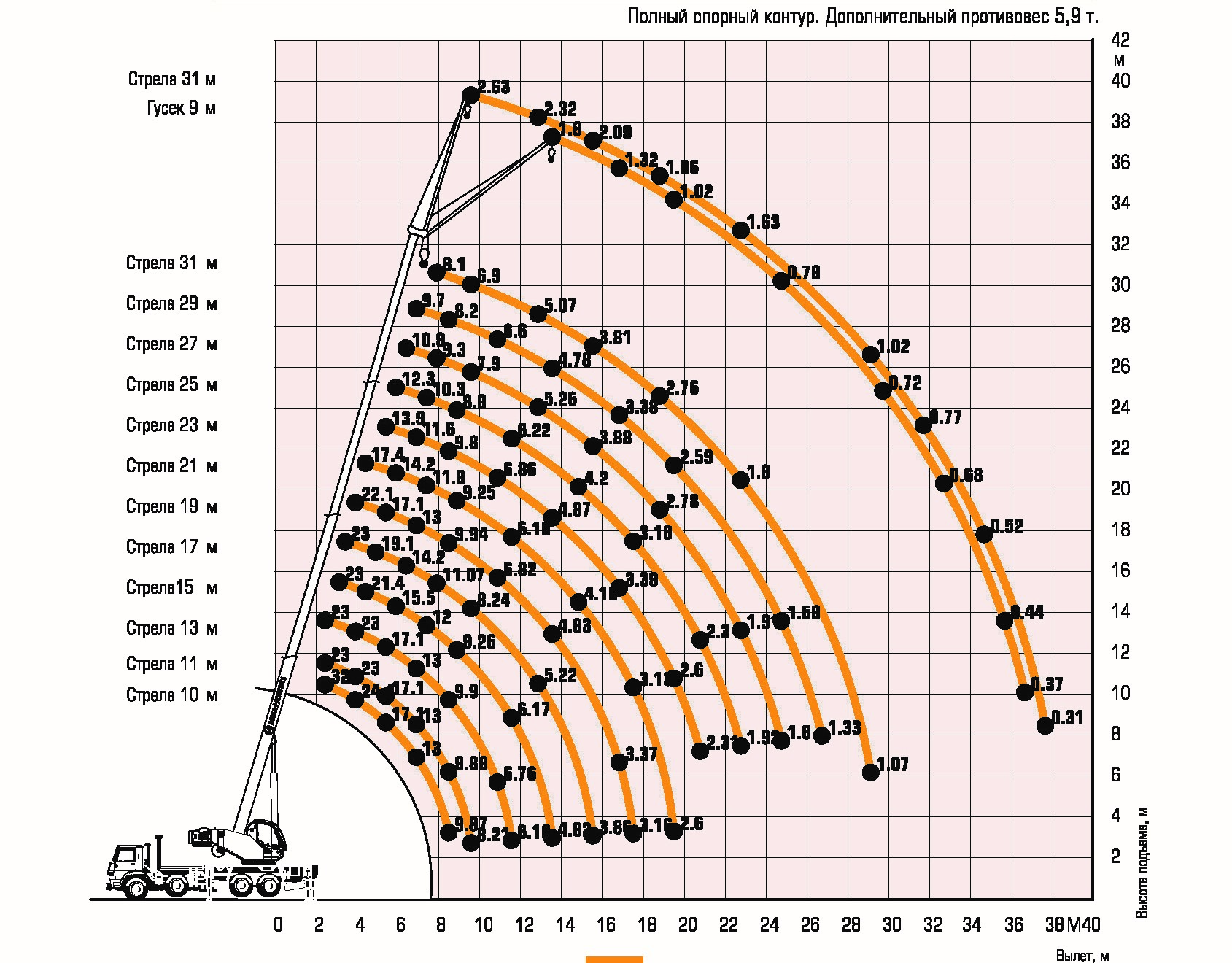

Наибольшая высота подъёма, м
· С основной стрелой 31,6
· С гуськом 40,0
Вылет, м
· С основной стрелой 3,0 - 29,4
· С гуськом 10,0 - 38,0
· Скорость подъёма (опускания) груза при 10-кратной запасовке грузового каната, м/мин 0,2 - 10,0
· Максимальная скорость подъёма (опускания) крюка, м/мин 40,0
· Скорость посадки, м/мин 0,2
· Скорость передвижения, км/ч 60,0
· Частота вращения, мин-1 0,3 - 2,0
Габаритные размеры в транспортном положении, мм
· Длина, мм 12 000
· Ширина, мм 2 550
· Высота, мм 3 900
· Полная масса с гуськом, т 27,70
Распределение нагрузки на дорогу
· Через шины передних колёс, т 11,80
· Через шины задней тележки, т 15,90
