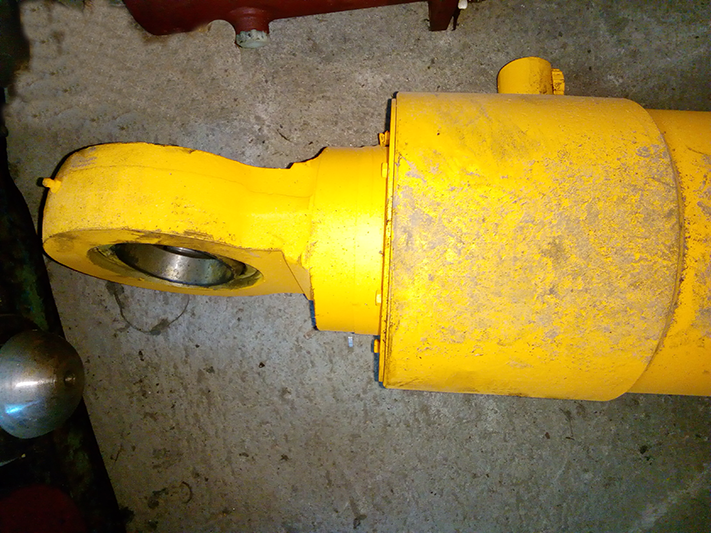

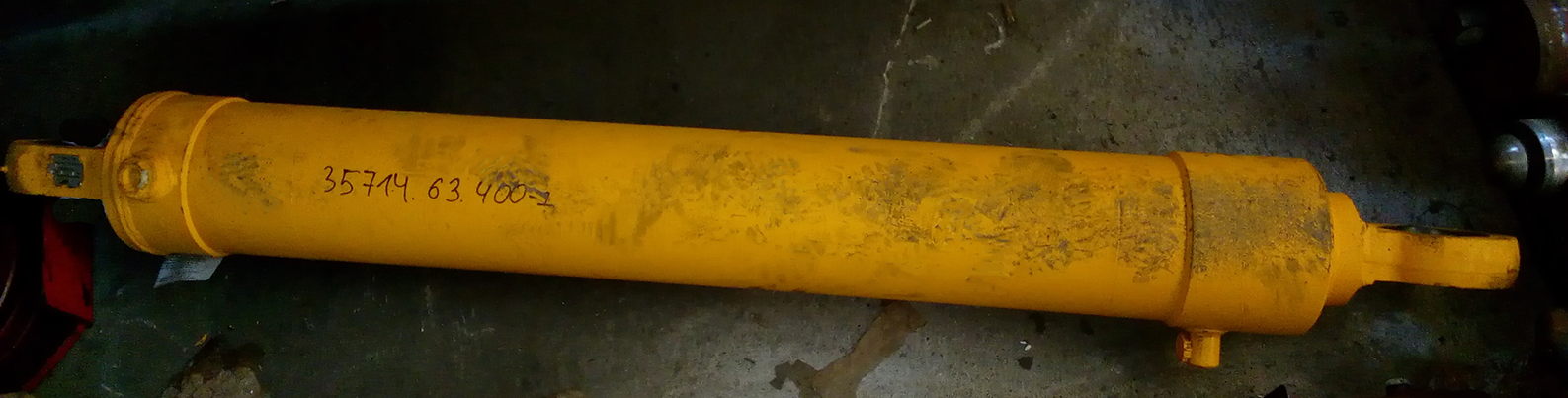

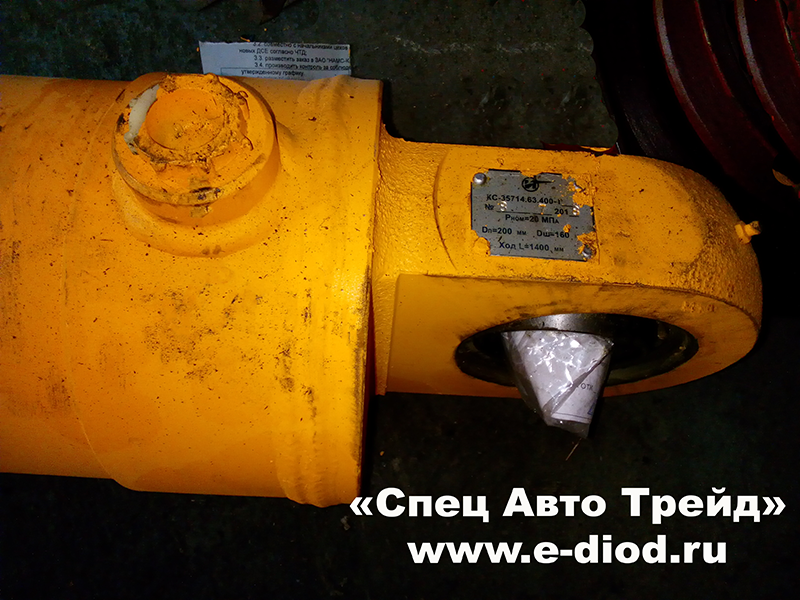

Гидроцилиндр подъема-опускания стрелы КС-35714.63.400-1

Применение: автокраны «Ивановец»
Заводское исполнение.

Производство: Россия

Ход штока, мм  1395/1400
Диаметр поршня, мм  200
Диаметр штока, мм  160
Номинальное давление, МПа  28
Максимальное давление, МПа  32
Подводящие отверстия  М14х1,5-6Н и М33х2-6Н
Масса, кг  370

Гидроцилиндр КС-35714.63.400-1 осуществляет подъем трехсекционной стрелы автокрана Ивановец КС-35714 и КС-35715 (Грузоподъемность 16 тонн). Используется для установки телескопической стрелы в определенное положение в вертикальной плоскости. Является одним из наиболее важных органов позиционирования стрелы автокрана, основного рабочего органа грузоподъемной системы.

Гидроцилиндр подъема стрелы КС-35714.63.400-1 способен выдерживать достаточно серьезные нагрузки. Он относится к гидравлической системе контура поворотной рамы и крепится неподвижной частью к стойкам стрелы, находящимся на раме, а подвижным штоком – к основанию телескопической стрелы. Гидроцилиндр подъема-опускания одновременно служит опорой для стрелы. Для крепления гидроцилиндра к стреле автокрана используется шарнирное соединение при помощи подшипников типа ШСЛ с разъемной или неразъемной обоймой.

Для правильного Подбора гидроцилиндров, используют их осноные характеристики: диаметр поршня, диаметр штока и ход поршня. Также учитывают такие характеристики, как рабочее давление, рабочая температура и скорость хода штока цилиндра.
